繼電器的分類及作用

2022-10-27 11:29:45

信號繼電器的分類及作用

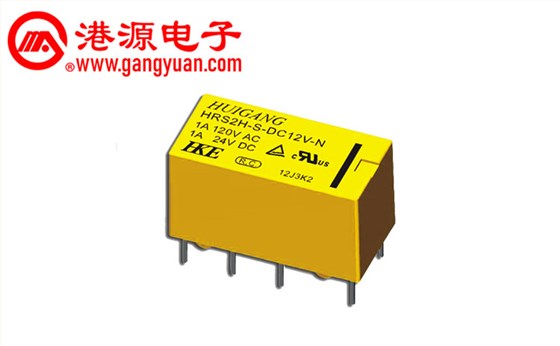

繼電器是自動控制系統中常用的器件，它用于接通和斷開電路，用以發布控制命令和反映設備狀態，以構成自動控制和遠程控制電路。各個領域的自動控制無一不采用繼電器。

145

1、根據運動原理進行分類。

電磁式繼電器是通過繼電器線圈中的電流在電磁鐵中產生的吸力驅動電樞和可移動的部分運動，從而改變接點系統的工作狀態。例如直流無極繼電器，直流有極繼電器，交流繼電器，二元差動繼電器等。
感應器利用交變磁場和另一個交變磁場作用，使繼電器的可動部翼板上的渦流相互作用。例如交流二元二位繼電器等。通過電流熱繼電器對金屬片加熱，雙金屬片具有單向彎曲的軟性，此繼電器利用這一特性而動作。
2、工作電流的分類。
直流繼電器采用直流繼電器，信號繼電器大多屬于這種類型。
交互式繼電器工作于交流電路中，如交流變頻器、FD型電碼器、JRJC型二元二位繼電器、整流繼電器等。
交-直流繼電器適用于交、直流電路，如通用繼電器、各種熱繼電器等。
3、根據運動速度來分類。
速動繼電器電樞時間小于0.1s。大多數信號繼電器都屬于這個范圍。
一般動作繼電器的銜鐵動作時間是0.1~0.3s。大多數信號繼電器都屬于這個范圍。

緩動繼電器銜鐵的動作時間超過0.3s。例如無極緩放繼電器，熱繼電器，半導體安全型時間繼電器等。

1)擴大管制。如多觸點繼電器控制信號達到一定值后，可按觸點組的不同形式同時換接、開斷、接通多路電路。
2)放大。比如，靈敏的繼電器、中間繼電器等，通過很小的控制量，就能控制非常大的電路。
3)合成信號。舉例來說，當多個控制信號按規定的形式輸入多繞組繼電器，進行比較綜合，就能達到預定的控制效果。
4)自動、遙控和監控。比如，自動裝置上的繼電器和其它電器一起，可組成程序控制線，從而實現自動化操作。
