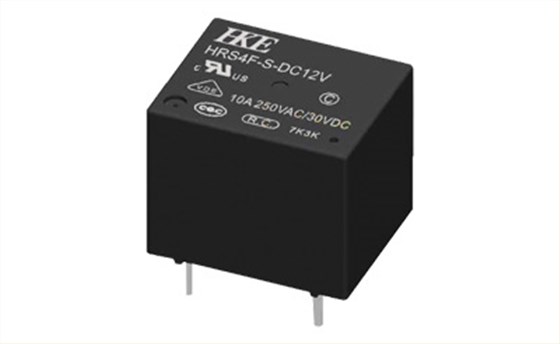

繼電器的作用很大，是一種真正的控制按鈕，在軌道交通的開關控制，電路電流和電壓的控制以及其它很多電路控制中都有廣泛的應用，繼電器的種類很多，交流電中常見的有220伏的和380伏的，在直流電中主要有24伏的和110伏的，中間繼電器在使用時常常會有新手分不清楚它的公共端，大家知道公共端是什么意思嗎？

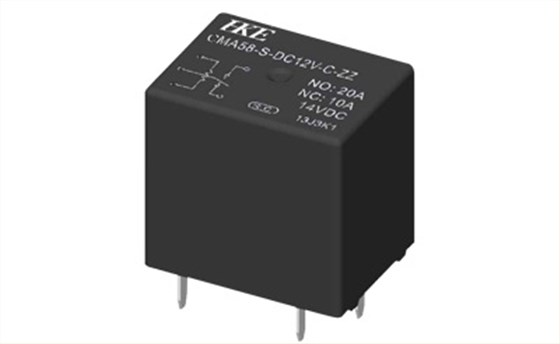

說白了其實這個公共端也就是它的部分觸點，在繼電器中會有很多的接觸點，這些接觸點一般來說可以分成兩個排，一邊是進電流的，是正極，而另外一邊則是電流流出的路徑，是電繼電器電流的負極，在一個繼電器里面，一般情況下會有兩個點是常閉的，這兩個常閉的點一般來說就是它的公共端，除了這兩個點以外的其它接觸點一般構成常開的是電路。要記住，這兩個接觸點不論繼電器是否在工作，它們一直都是打開著的，當電路中有電流通過的時候，公共端子會被吸合緊緊的扣住。公共端子是變化的，在不同的繼電器里面，位置可能會有不同，在有的電路中公共端甚至代表著地線，在微型的中間繼電器中，公共端差不多相當于是一個雙擲開關的開關刀片，而在其它類型的中間繼電器中，一般常閉的接觸點和常開的接觸點是分開的，這種情況下可以將它認做是沒有公共端的繼電器。

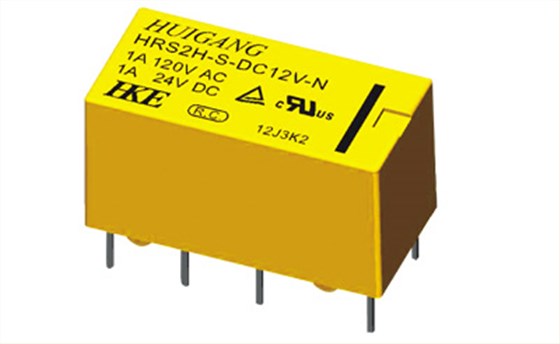

如果是繼電器工作電流分為兩種，一是吸合電流，當電流小于額定吸合電流繼電器就不能正常吸合，二是維持電流，當電流小于額定維持電流繼電器就會斷開。

如果是繼電器觸點電流的話，通常都只標明較大電流和電壓，但是所有觸點都有接觸電阻，當電流大接觸電阻可以忽略不計，而電流很小時接觸電阻就成問題了，因此在繼電器選型時要特別注意。

國內大部分繼電器負載能力，只標純阻性負載，這給客戶在挑選繼電器負載時，產生二種誤解，導致選型失誤。誤解之一是：客戶實用的往往并不是純阻負載，而是感性的、燈的、電機的或容性的負載，負載大小等同于或接近于阻性負載；誤解之二是：負載可以從低電平到額定負載，均能適應。應當指出，能可靠轉換10A阻性負載的繼電器，不可轉換10A的感性負載，不一定能可靠轉換10mA的負載。因為不同性質負載條件下的電接觸失效機理是截然不同的。應該強調，觸點故障是繼電器失效的主要原因。正確理解觸點在不同負載類型、不同負載大小條件的電接觸特性、失效現象及失效機理，統一制造方與用戶的認識，對提高繼電器工作的可靠性，尤為重要。制造廠應改進觸點負載的標識、內容，對不同負載類型應分別標注。

1．白熾燈----由于白熾燈鎢絲冷態電阻很小，接通瞬間的浪涌電流高達穩態電流15倍。這般大的浪涌電流會使觸點快速燒蝕，甚至產出熔焊失效。通常可串入限流電阻來減少浪涌電流。

2．電機負載----電動機靜止時輸入阻抗很小，啟動瞬間浪涌電流很大。電流注入后，電流和磁場相互作用產生轉矩。當電動機啟動后，產生內部電動勢，致使觸點電流趨于減小，關斷時，觸點間出現反電勢，常常會引起拉弧，造成觸點燒蝕。不過，電機是緩慢地停下來，電機內部貯存的電磁能，動能轉換成熱能消耗掉一部分，反電勢不會太高。

3．感性負載----電感器、電磁鐵、接觸器線圈、軛流圈等都是感性負載。接通瞬間，電磁線圈有抑制電流上升的功能，不會出現浪涌電流；但關斷時，貯存在電磁線圈中的電磁能通過觸點間燃弧消耗掉，這將導致觸點燒蝕，金屬轉移、沾結。采用RC網絡、二極管，壓敏電阻等觸點保護裝置可減少觸點的燒蝕。

4．容性負載----容性電路的充電電流可能非常大，開始時，電容器類似短路，其電流僅受線路電阻的限制。有時，用戶并未意識到其負載是容性的，實際上，長的傳輸線、消除磁干擾的濾波器、電源等都是強容性的。串聯限流電阻，可以減少接通瞬間的浪涌電流。

5．直流負載----直流負載比交流負載難斷開，因為電壓不過零，觸點開斷瞬間，即產生電弧，且由于外加電壓持續保持，只有電弧被拉長，不能自持而熄滅。電弧熱能會使觸點嚴重燒損。直流負載繼電器觸點間隙應設計大些。滅弧措施也經常被采用。

6．低電平----低電平一般指開路電壓為10～100mV；觸點轉換電流為微安級到10mA。由于吸附在觸點表面的有機物、化合物，難以在轉換負載時消除，導致觸點接觸電阻大而不穩定，觸點壓降遞增。有效的解決辦法是：選擇軟化電壓低的觸點材料；表面鍍1到3u的金。從工藝上保證觸點表面潔凈；控制繼電器內部有害氣體的含量。但繼電器成本將大幅度上升。
