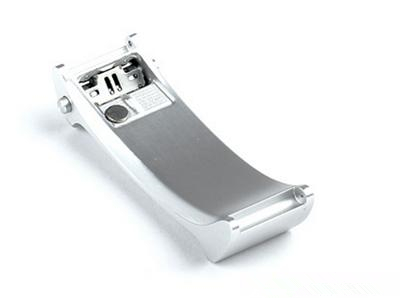

先來看智能手環使用時主機部分卡在該部分，底部是一個方形小蓋子，打開小蓋，除了卡扣之外，還有一顆圓形的小磁鐵。經過后面的拆解與分析我們知道磁鐵是配合電路板上的霍爾IC來檢測主機是否離開腕帶，進而判斷是否啟用自動接通來電和藍牙耳機模式。

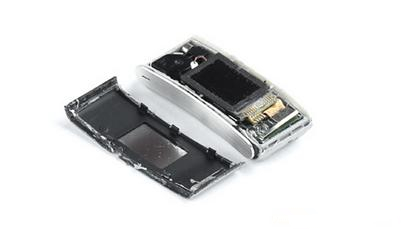

首先來看看固定在金屬底座上的主機，外觀看起來十分精致，但拆解屏幕時可真是花了不少的力氣。因為手環的防塵防水等級為IP57，所以它的屏幕與主機之間除了卡扣外，還采用日本SEKISUI防水膠帶。這一款防水膠可以實現IP57的防水防塵需求，其優點是精密粘合，防水穩定可靠，綠色環保。而且由于產品體積較小，所以選擇了寬度很窄的防水膠帶，這在工藝上有不小挑戰。

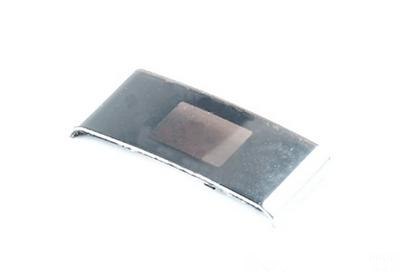

先來仔細看看它的觸摸屏。在測試中我們發現，息屏狀態下，完全看不出屏幕的邊界在哪。因為這塊屏幕采用隱藏式設計，息屏時外觀上感覺主機就只是一塊金屬塊。觸摸屏的整個外層采用了真空鍍膜技術，在表層覆蓋了光學炫彩鍍膜層，息屏時呈現出不銹鋼光面的反射效果。但是有個很大的弊病就是極易沾染指紋，基本上使用過后，都會留下明顯的痕跡，對一些強迫癥的用戶來說，估計每天要備有幾塊無塵布用以擦拭屏幕。

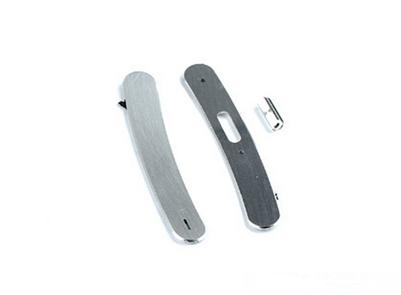

整機的外殼其實是塑料的，而并非看起來那樣是金屬的，但也并不是全塑料的成分。左右兩側的兩塊支撐貼片以及側鍵是金屬材質，與主機間采用了泡棉膠相連。而這兩塊貼片不單單是使用了金屬材質，甚至在設計上還采用了拉絲工藝。按鍵也有別具匠心的設計，雖然就這么小小一塊，但是它的表面卻有防滑設計的紋路，可見細節做工還是比較到位的。

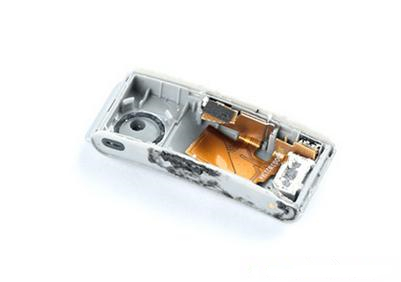

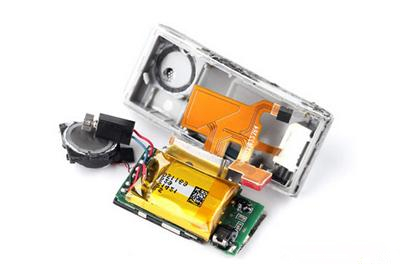

拆開主機后可見內部的顯示屏以及與它相連的電路主板，它們并沒有占據整個手環的內部，而是將1/3的空間用來裝配振動器和聽筒。電池則是放置在主板的底部，與主板通過焊點連接在一起。取出整個主板模塊后，由于排線將主板與USB接口連在了一起，而USB接口處使用了大量的膠水固定在凹槽內用于防水，所以不能直接分離電路主板和外殼。

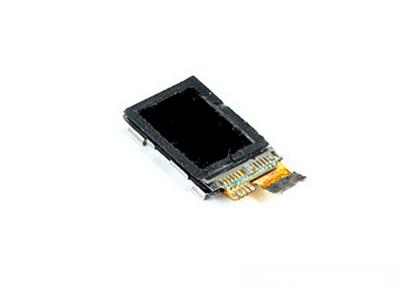

顯示屏是固定在主板的屏蔽罩上，斷開軟板即可分離。采用了0.73英寸的PMOLED（被動驅動式OLED）屏幕，分辨率為128x88，210PPI的水準。被動驅動式OLED（PMOLED）是相對于主動驅動式OLED（AMOLED）而言的。優點是制作成本及技術門檻較低，結構簡單，但受制于驅動方式，分辨率無法提高等，使得PMOLED屏幕不適合應用于大尺寸和高分辨率的面板上。

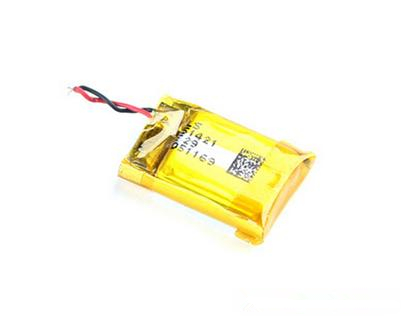

這款智能手環關閉藍牙后待機時間可達12天，理論續航時間則有5天，并且可以1.5小時快速充電，所以還是先了解一下它的電池。電池采用的是LS的電芯，容量為90mAh的鋰聚合物電池。由于采用的是Micro USB的充電接口，而且主板上有TI的過充保護芯片，所以理論上安卓手機的數據線和適配器都可為它充電。

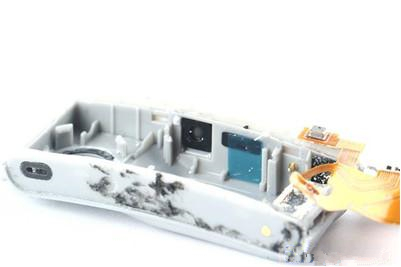

分離完顯示屏與主板后，我們發現其實底部的排線并非是焊接在主板上，而是通過BTB接口連接，但由于接口位于屏蔽罩內，所以只能在取下屏蔽罩后才能將其分離。 在兩個降噪麥克風、揚聲器和耳機部分，都采用了成本較高的美國戈爾公司的防水透氣聲學薄膜來實現IP×7級的防水。甚至在耳機部分具備了多層防水膜片。目前這種防水膜只有美國戈爾公司掌握生產技術，成本較高。看來華為在TalkBand B2的防水性上還是下了不少功夫。

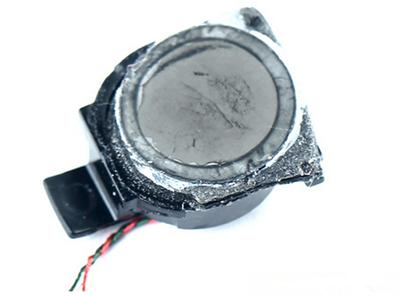

將主機從底座上拿出時，會發現在聽筒位置帶有一個耳機套。這個在設計之初就參考了人耳標準模型的耳套，使得適應性更強。同時，為了把整機做薄，這次采用的是硅膠材質的壓縮式耳塞，可變短壓縮，完全可以適應腕帶中給它預留的小空間。所以不用每次都摘下耳塞單獨存放，這一設計也是值得稱贊的。不過，在我們的試用中，B2長時間的佩戴還是會引起不適。
提到耳機自然不可忽視那兩顆麥克風的存在。這款智能手環使用的雙麥克風采用了雙MIC平衡降噪。

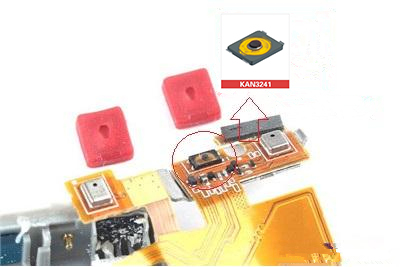

而整個產品最主要的功能元件當然要屬于港源電子超薄型帶凸點的輕觸開關,這款輕觸開關的壽命高達100萬次，具有體積小、壽命長、帶防水膜等優點。手環配置在好,沒有了這小小的輕觸開關很多功能無法操作。真的可以稱得上是手環的靈魂配件。
繼續來看看手環的電路主板，使用了意法半導體（ST）的MCU，同樣意法半導體的A+G Sensor六軸感應器，CSR 型號為 8670C的藍牙芯片，TI 型號為BQ24310的充電過壓/過流保護芯片 與底座上的那顆磁鐵相作用的霍爾IC在主板的另一面。霍爾IC通過檢測主機和底座間的磁通量變化就可以判斷主機是否離開底座來實現不同功能間的切換。當電話進來時，將主機取下底座2秒后，可自動接聽電話。而當播放音樂時，若主機不在底座上則切換為通過藍牙耳機的形式播放音樂。

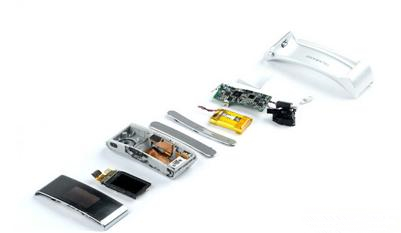

示例圖 :
總結： 1、從整個拆解過程來看華為的這款智能手環為了達到IP57的防塵防水等級，在結構和防水材料的應用上還是下了不少功夫。 2、底座采用全金屬設計，手腕接觸的部分采用了更貼合手腕的弧形設計，并進行了精細的打磨，觸感舒適。 3、屏幕表層覆蓋了光學炫彩鍍膜層，息屏時呈現出的金屬光澤與金屬底座渾然一體，觀感極好。不過缺點是容易沾染指紋和灰塵。
