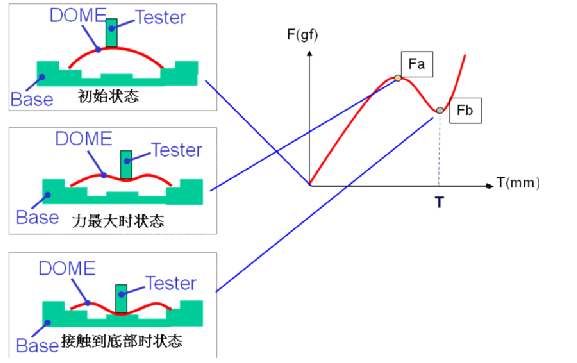

港源先帶你了解輕觸開關原理，如下圖：
以上曲線代表了輕觸開關被施加壓力時其反作用力的變化過程。
1， 初始狀態即開關未按壓的狀態。
2， 力時狀態：開關受到操作力作用時，彈片中心位的反作用力開始增加，當達到平衡時，此時彈片的反作用（Fa），此時彈片即將進入翻轉。
3， 接觸到底部時的狀態：此時彈片迅速翻轉，直至與底部的觸點接觸（Fb）。

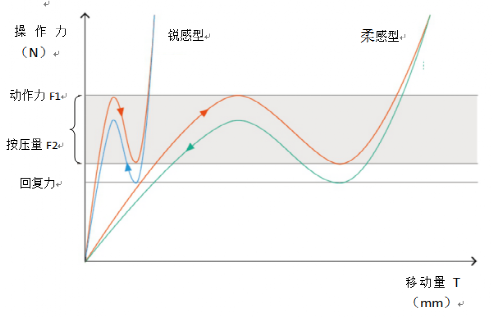

再帶你認識曲線圖：
從以上的曲線引申出輕觸開關的幾個重要參數
1， 操作力 F1
2， 總行程 T
3， 按壓量 F2
4， 手感（觸感）= F1 / F2 *100%
在選擇輕觸開關時，我們一般對產品的操作力、手感等機械性能比較關注，特別是在一個產品上用多個開關的。對操作力、手感的一致性特別關注。港源電子專注開關設計、制造、生產26年，所有產品100%自動化全檢，操作力能控制在±20gf內、手感能控制±15%內。
從以上曲線可以看出，影響輕觸開關產品手感的因素有以下幾項：
1， 操作力
2， 回復力（復原開關所需的力）
3， 行程（移動的距離）
在同一操作力情況下，行程長時觸感柔軟順滑，行程短時觸感敏銳迅捷。
相反，即使是同一行程，按壓率發生變化時手指感受到的觸感也會發生變化
（普遍認為40%～60%為佳）。
