微動開關如何選型
選擇微動開關的五個關鍵步驟

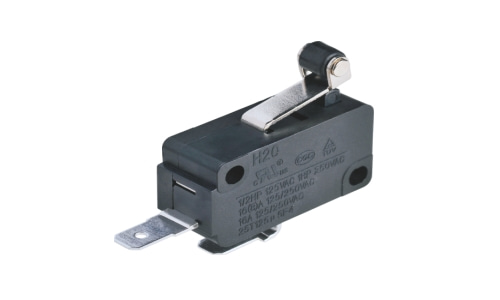

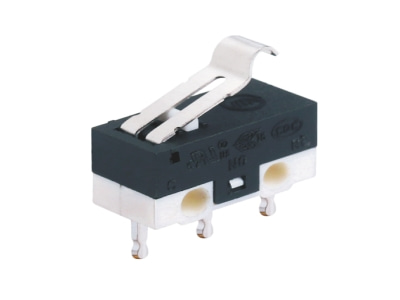

精密的微動開關通常有三種規格：基本型、帶操作手柄型、帶操作手柄和外殼型。微動開關采用的是按摯和彈簧設計。不管應用在何處都要考慮以下5個關鍵特征：外形尺寸、電氣要求(電壓/電流)、可靠性(機械/電氣壽命)、環境因素(危險環境、溫度范圍)及機構認證。
1、了解開關的外形尺寸是如何影響其他特性的
選擇微動開關時尺寸很重要。開關尺寸與其特性直接相關，包括電流范圍、行程和操作力。例如，目前市場上最小的一種微動開關尺寸為0.50英寸 x 0.236英寸 x 0.197英寸 (LxWxH)。雖然這種微小的開關適合在緊湊型斷路器中用于檢測電路狀態，但它通常僅能分?jǐn)?.1至3安培 (A) 的電流，行程也較短。
開關尺寸越小，其行程和能夠分?jǐn)嗟碾娏饕簿驮叫 ?/span>
另外，開關的外形尺寸也影響到操作力。需要的是一個具有低操作力和高電流容量的開關。但事實上在這兩個參數之間需要一個折衷。在提供大電流承受范圍的同時要保持良好的接觸，微動開關就需要更強的彈簧，而這會使得開關的操作力及外形尺寸變大。操作力范圍可從增壓氣動型應用中的2克，到電磁閥應用(需要較大操作力)中的8盎司。市場上最大的一種開關尺寸為1.94英寸 x 0.69英寸 x 1.3英寸 (LxWxH)。
2、了解您的電氣要求
微動開關通常能夠分?jǐn)鄰?mA/5VDC至25A/250VAC的電流。微動開關產品線提供了從低能耗型到功率負載電氣型一系列產品，適用于各種應用。
采購時必須知道具體應用所需的額定電流和電壓(AC或DC)，以選擇合適的開關。由于所有行業的各種設備都致力于低能耗，所以微動開關必須能夠在低電流(邏輯電平負載)及直流電壓下工作。
然而，也有一些應用需要能夠分?jǐn)啻箅娏骱透唠妷旱拈_關，比如工業級泵應用。
除負載要求外，工程師們還必須選擇合適的電路。開關觸點必定是常開型 (NO) 和常閉型 (NC) 中的一種。對于NO型觸點，通常情況下觸點間并無電流通過。當開關動作后，觸點關閉，電路連通。對于NC型觸點，通常情況下觸點間有電流通過。當開關動作后，觸點打開，電路斷開。
3、考慮環境條件
環境要求對微動開關的選擇影響很大，尤其是在如工業控制、醫療設備等要求高可靠和關鍵性應用中。了解應用的環境條件包括空氣中可能進入開關的污染物、開關所處的液體以及工作溫度要求等。
對于惡劣環境條件下的應用，您需要選擇有著寬工作溫度范圍的密封型開關。高可靠的微動開關可在-65華氏度(-54攝氏度)至350華氏度(177攝氏度)溫度范圍內工作，可輕松應對各種應用。同時，還要注意開關的防護等級應至少為IP67級，以防止液體侵入。這樣便無需花費大量時間來設計一個可達到同樣防護等級的外殼。
4、明確工作使用壽命要求
開關的可靠性很關鍵。您需要明確一個應用到底需要多少次的電氣和機械操作壽命?不同的開關有著不同的觸點材料、外殼及端子，可以滿足不同應用中的電氣和機械壽命需求。
一個高可靠的微動開關在機械失效前可以操作1000萬至2000萬次，在電氣失效前可在最大負載下操作5萬至10萬次。
至于不同質量開關間的細微價格差異，您需要考慮到使用的總成本。因為您不單單要為開關買單，還要為確保開關長時間無故障運行買單。在許多情況下，使用更可靠的開關所需的額外成本會被其在使用過程中較低的質保成本所抵消。
5、檢查機構認證要求
選擇符合各種國際電氣要求的開關可以幫助您簡化針對不同區域的產品設計。一些主要的標準認證包括美國的UL認證、加拿大的cUL認證或CSA認證、歐洲的ENEC認證及中國的CQC認證。
在選擇微動開關時，您需要考慮多個因素，如外形尺寸、負載要求、工作環境及可靠性，因此必須要了解實際的應用需求：需要多大尺寸的開關?需要的額定功率是多少?是否為低壓應用?開關是否需要密封?開關是否需要承受極端溫度?是否需要國際組織的認證?是否為關鍵性應用?一旦弄清楚了這些問題，選擇適合該應用的開關就更加容易了。
