8位撥碼開關設計原理及使用方法

來源：港源作者：查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2021-08-12 16:05:31【大中小】

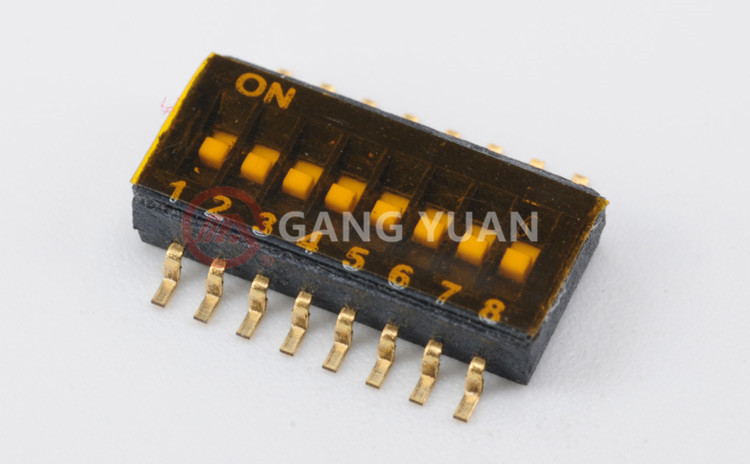

常用的撥碼開關也就是一種可以用手撥動的微型開關，所以一般也叫指撥開關。撥碼開關的型號很多，根據腳的位置來區分直插式(DIP)和貼片式(SMD)之分，根據撥動方式有平撥跟側撥之分，按腳間距有平撥跟側撥之分，腳間距有直插(DIP)與貼片式(SMD)之分。按照狀態，還有兩態跟三態之分。正常情況下數字是1-10位、12位等11位數。實際上細說下來，還有很多種。

20190830161106_3906

每個鍵對應后部和后部各有兩個插針，從ON的一側撥出，這下面的兩針接通；相反，則斷開。四個鍵是獨立的，彼此沒有聯系。這樣的元件通常用于二進制編碼。
可設置為1；斷開值為0，則為：
0000。
0001。
0010。
……
1110。
1111。
總共有十六種編碼。
8位撥碼開關的使用方法。
這次主要聊的是8位撥碼開關的使用方法和電路設計。
8位撥碼開關的使用方法。
一、主電路
AC電網輸入、直流輸出的全過程，包括：
1、輸入濾波器：它的作用是過濾電網中存在的雜波，同時也能防止機器產生的雜波反饋給公共電網。
2、整流與濾波：將電網交流電源直接整流成更光滑的直流電進行下一級變換。
逆變：把整流后的直流電改為高頻交流電，它是高頻開關電源的核心部件，頻率越高，體積、重量和輸出功率之比越小。
輸出整流和濾波：根據負載需要，提供穩定可靠的直流電源。
二、控制電路。
另一方面，根據檢測電路提供的數據，經過與設定標準的比較，再去去控制逆變器，改變頻率或脈寬，以達到穩定的輸出；另外，根據檢測電路提供的數據，經過保護電路的鑒別，為整機提供各種保護措施。
三、檢測電路。
在保護電路中除提供運行中的各種參數外，還提供各種顯示儀表數據。
四、輔助電源。為單路提供不同要求的電源。

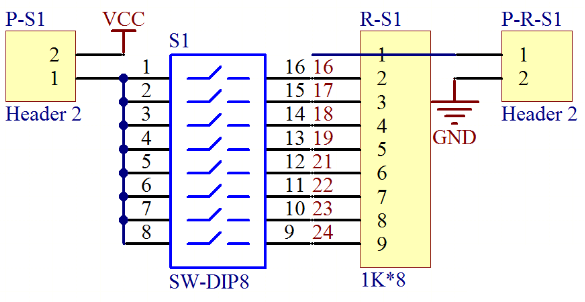

八進制撥碼開關電路原理圖設計。

2365425-1611231I051649副本

撥碼開關是與一個開關量相等的，ON即表示接通，OFF是斷開，OFF在數字電路中對0,1，通常用于二進制輸入。最小系統板采用八位撥碼開關作為一個字節的輸入，撥到ON，等于輸入“1”，默認輸入“0”。
