微動開關的分類和結構

微型開關的分類
微型開關的種類很多，內部結構有數百種，按體積分法有普通型、小型型、超小型型；按防護性能法有防水型、粉塵型、防爆型；按斷路形式法有單聯、雙聯、多聯。
此外，微動開關(當開關的簧片不工作時，通過外力可以使開關斷開)的斷開功能也很強；按斷開能力分，有普通型、直流型、微流型和大流型。
根據使用環境分為普通型，耐高溫型(250℃)，超耐高溫陶瓷型(400℃)，微型開關的基本類型一般是無輔助按壓附件，而導出了小行程式、大行程式。按需配以不同的輔助按壓輔助裝置，按壓輔助裝置所配之開關可分為按鈕式、簧滾輪、杠桿滾輪、短動臂、長動臂等多種形式。
大小有小號、超小號、超小號等。作用則為防水型。最為常用的應用是鼠標按鍵。
(1)小型微調開關：

通常尺寸是長27.8寬10.3高15.9，參數方面又是大容量、小負荷等不同變化。
(2)微型微型開關。
通常尺寸為長19.8寬6.5，具有不同性能的高精度和高壽命。
(3)微型微型開關。
通常尺寸是長12.8寬5.8高6.5，這個型號中又有一種特殊的薄型設計。

(4)防水類型。

微型開關是如何工作的。
外部機械力通過傳動元件(按下銷、按鈕、杠桿、滾輪等)對動作簧片施加力作，當動作簧片位移到臨界點時，發生瞬間動作，使動作簧片末端的動觸點迅速接通或斷開。
動作簧片在移除傳動元件上的作用力后，產生反作用力，在傳動元件反作用力達到簧片的動作臨界點之后，瞬間完成反作用力。
微型開關觸點間距小，動作行程短，壓下功率小，通斷速度快。它的動觸頭運動速度與驅動元件運動速度無關。

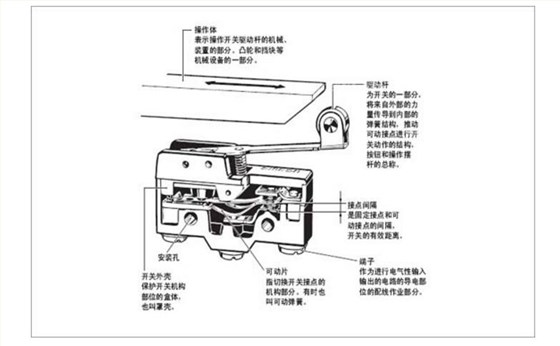

微動開關的結構
具有微小接點間隔和速動機構的微動開關，在規定的行程和力下進行開關動作的接點機構，外包在外殼上，其外裝有傳動器，外形較小。港口源電子微動開關由10個元件組成。
一和二、上蓋及下蓋所用材料為PBT30%GF。
三、按鈕材質為PBT30%的GF。
四、開關片材料為鈹青銅。
五、片材為鈹青銅。
六、黃銅作為支架材料。
七、NC接線終端材料為黃銅。
八、NO接線端材料為黃銅。
九、端子銀點材料是銀合金。
十、切換片銀點材料是銀合金。
微調開關的應用
在需要頻繁換接電路的設備中，微動開關進行自動控制和安全保護等，在電子設備、儀器儀表、礦山、電力系統、家用電器、電子設備以及航天、航空、艦船、導彈、坦克等軍事領域中得到了廣泛的應用，開關雖然小，但卻具有不可替代的作用。
微動開關目前國內市場上根據使用要求不同，開關的機械壽命從3W到1000W不等，一般有10W、20W、50W、100W、300W、500W、800W等多種，國內一般用鈹青銅、錫青銅、不銹鋼絲做簧片，國外ALPS最高可達到1000W，其簧片采用稀有金屬鈦制成。
適用于如電腦鼠標、汽車鼠標、汽車電子、通訊設備、軍工產品、測試儀、燃氣熱水器、煤氣灶、小家電、微波爐、電飯煲、浮球設備配套、醫療器械、建筑自動化、電動工具、通用電氣與無線電設備、24小時定時器等。
