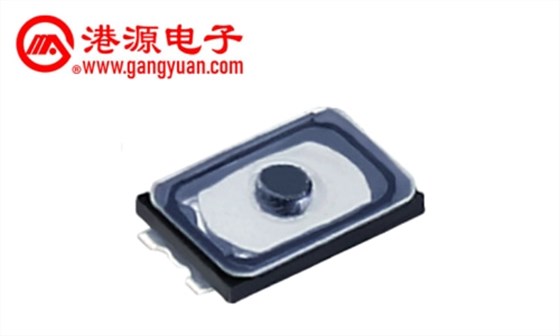

貼片式輕觸開關可用于操控照明燈和排風扇等小功率家用電器。該電子開關在市電停電后主動斷開，再次來電時不會自行接通(需按動操控按鈕才干接通)，可防止因電器長時間通電而消耗電能或引發意外事故。

每次防水輕觸開關斷電后又來電時，IC的YO端輸出高電平，Yl端為低電平，V不導通，K處于開釋狀況，該電子開關處于斷開狀況。只要按動一下S，使V導通，K吸合，該電子開關才干接通。元器件挑選，Rl選用1-2W金屬膜電阻器;R2-R5選用1/4W碳膜電阻器或金屬膜電阻器。

Cl選用耐壓值為400V的滌綸電容器或CBB電容器;C2選用耐壓值為25V的鋁電解電容器;C3選用耐壓值為16V的鋁電解電容器。再一次按動時，重復上述動作，雙穩電路狀況再次翻轉，UD又復輸出高電平使Q1截止，OUT中止輸出。

如在C2還未充至UB閥值時，就鋪開SW－PB的話，UA輸出轉為低電平，C2經過D1敏捷向UA放電，因?yàn)镃2還未充至UB閥值時就經過D1放電，UB的輸出狀況仍是高電平不變，雙穩電路無觸發信號，該次防水輕觸開關無效。http://www.nywz.com.cn
